CF，KF，ISO 三种真空法兰该怎么玩才不会被老师傅笑话？

CF，KF，ISO三种真空法兰该怎么玩才不会被老师傅笑话？读到这里，我相信了解我写文章风格的人定然知道，此情此景，必然会抛出这句：“工欲善其事必先利其器”，此句一出，承上启下，是不是顺滑无比？好了，言归正传。首先，我们先来了解名词含义：

1、CF法兰

CF法兰的英文名是Conflat Flang。它是一种用于超高真空中的法兰连接，是一种金属静密封，可以承受高温烘烤。

属性值：

1）公称直径尺寸包括：DN16, 40, 63, 100, 160, 200，250

2）适用的真空度：最高达10-12 MBAR。

3）法兰密封材料通常为：VITON、PTFE、无氧铜等

4）法兰通常为：304、316不锈钢等

5）结构图如下：

2、ISO-KF

ISO-KF是应用在真空系统中的一种快卸法兰。他由以下几个元件构成：两个成对称分布的KF法兰、O-Ring、定心支架、卡箍。勿需使用别的工具，只要简单地用手拧动碟形螺母就可以松开或压紧联接。
属性值：

1）ISO-KF真空接头是小尺寸的快装法兰接头.公称直径尺寸包括：DN 10, 16, 25, 40， 50。

2）制造标准包括：DIN 28403，ISO 2861

3）适用的真空度最高达10-8 MBAR。

4）法兰密封材料通常为VITON、 BUNA、 SILICONE、EPDM、铝等

5）法兰通常为304、316不锈钢等

6）结构图：

3、ISO法兰

ISO法兰和配管可用于从大气压到高真空，经常装拆的各种应用中。一般管子的直径超过50mm(2英寸)。如果使用氟橡胶O形圈，可以承受150℃烘烤。

ISO法兰常用的两种形式是ISO-K和ISO-F

ISO-K和ISO-F真空接头是大尺寸的真空接头，公称直径尺寸包括：DN 63, 100, 160, 200, 250, 320, 400, 500 和630

制造标准包括：DIN 28404 ，ISO 1609

可应用在要求真空度高达10-8 mbar的场合。

法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝丝等

法兰通常为304、316不锈钢等

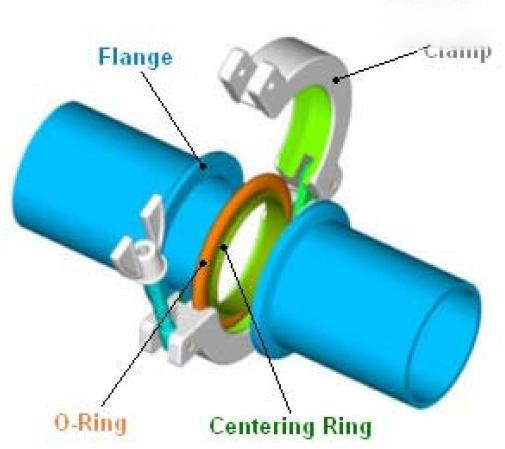

a、ISO-K真空接头通常由法兰(flang)、法兰爪(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成，见下图。

b、ISO-F真空接头通常由法兰(flang)、密封圈(O-Ring)、中心定位环 (centering ring) 组成，与ISO-K不同的地方是法兰用螺栓坚固。见下图。
